Apparecchiature portatili di prova ad ultrasuoni

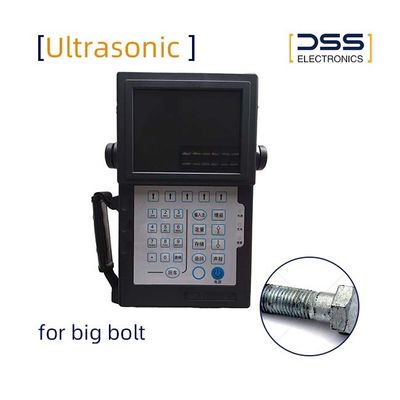

Rilevatore di difetti a ultrasuoni portatile Campo di scansione 0-6000mm Frequenza operativa 0.2-15 MHz

Rilevatore di difetti a ultrasuoni portatile Campo di scansione 0-6000mm Frequenza operativa 0.2-15 MHz

Marchio:	Suzhou Desisen (DSS) Electronics
Numero di modello:	HY30
MOQ:	1
prezzo:	discuss personally
Condizioni di pagamento:	T/T, D/P
Capacità di approvvigionamento:	100

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

ISO 9001, CE

Distanza di scansione:

0-6000mm

Intervallo di frequenza:

0.2-15 MHz

Risoluzione:

> 40 DB

Guadagna portata:

0 DB ~ 110 DB

Margine di sensibilità:

> 56 DB (200 mm di profondità, Ø2 FBH*)

Modi operativi:

Sonde a cristallo singolo/a doppio cristallo/penetrante

Gamma di velocità:

1,000-9999 M/s

Modalità di rettifica:

Mezza onda/RF

Linearità orizzontali:

Errore ≤ 0,1% Oltre 1 m

Linearità verticali:

Immagazzinamento dei canali:

Immagazzinamento dati:

500 SET

Temperatura di funzionamento:

-10°C a 50°C

Umidità relativa:

(20-95) % RH

Caricabatterie:

18VDC,220VAC

Tensione di funzionamento:

Ammorbidimento:

100/150/200/500Ω

PORTONI:

Prima porta dell'eco/porta dell'eco caduta

Precisione dell'attenuatore:

< ± 1 dB/12 dB

Regolabile da 10 a 1000 Hz

Rifiuto digitale:

0~80% di rigetto lineare

Tasso di campionamento:

≥ 140 MHz (hardware in tempo reale)

Livello di rumore:

≤ 10% (in scala completa)

Larghezza di banda dell'amplificatore:

0.2-20 MHz (-3dB)

Durata del funzionamento continuo:

Dimensioni (L×W×H):

220 × 175 × 9 mm

Peso:

1,6 kg

Temperatura di conservazione:

-30°C ~ 60°C

Imballaggi particolari:

scatola di legno

Capacità di alimentazione:

Evidenziare:

rivelatore portatile del difetto 50hz

rivelatore portatile del difetto 60hz

rivelatore del difetto del ut 7.4v

Descrizione del prodotto

Detettore di difetti ad ultrasuoni portatile Intervallo di scansione 0-6000 mm Frequenza operativa 0,2-15 MHz

Descrizioni

1Generazione automatica di curve DAC e AVG con punti di campionamento illimitati, unitamente a capacità di compensazione e correzione.

2Frequenza di emissione di impulsi regolabile con una velocità massima fino a 1000 impulsi al secondo.

3Dieci canali di rilevamento dei difetti indipendenti che consentono la configurazione flessibile e la memorizzazione di più processi e standard di rilevamento dei difetti,eliminando così la necessità di trasportare i blocchi di prova durante le ispezioni in loco.

4- Capace di elaborare segnali di eco con un raggio massimo di 6 metri.

5. registrazione video dinamica in tempo reale e riproduzione durante il processo di rilevamento, supportando una durata massima cumulativa di registrazione di 50 minuti.

6. Uno schermo TFT a colori da 5,7 pollici che consente agli utenti di personalizzare il colore dello schermo in base alle condizioni ambientali.

7Supporto per varie modalità di lavoro di rilevamento difetti, inclusi i metodi di singola sonda, doppia sonda e penetrazione.

8Quattro modalità di rilevamento: a mezza onda positiva, a mezza onda negativa, a piena onda e a radiofrequenza.

9. funzionalità di doppio cancello per la cattura delle forme d'onda.

Specificità

Parametri dell'apparecchiatura portatile di ispezione ad ultrasuoni HY30

Spuò Range	0-6000 mm	Intervallo di frequenza	0.2-15 MHz
Risoluzione	> 40 DB	Intervallo di guadagno	0 DB ~ 110 DB
Margine di sensibilità	> 56 DB (200 mm di profondità, Ø2 FBH*)	Moduli di funzionamento	Probe a cristallo singolo/a doppio cristallo/a penetrazione
Intervallo di velocità	1,000-9999 M/s	Modalità di rettifica	Mezza onda/RF
Linearità orizzontale	Errore ≤ 0,1% Oltre 1 m	Linearità verticale	< 3%
Immagazzinamento dei canali	10	Immagazzinamento dati	500 serie
Temperatura di funzionamento	-10°C a 50°C	Umidità relativa	(20-95) % RH
Caricabatterie	18VDC,220VAC	Tensione di funzionamento	24V
Ammorbidimento	100/150/200/500Ω	Porte	Prima porta dell'eco/porta dell'eco caduta
Accuratezza dell'attenuatore	< ± 1 dB/12 dB	PRF	Regolabile da 10 a 1000 Hz
Rifiuto digitale	0~80% di rigetto lineare	Tasso di campionamento	≥ 140 MHz (hardware in tempo reale)
Livello di rumore	≤ 10% (in scala completa)	Larghezza di banda dell'amplificatore	0.2-20 MHz (-3dB)
Durata dell'operazione continua	6 ore	Dimensioni (L×W×H)	220 × 175 × 9 mm
Peso	10,6 kg	Temperatura di conservazione	- Trenta°C- 60.°C

Altre descrizioni

1I dati possono essere trasferiti al computer tramite l'interfaccia USB 2.0 per ulteriori analisi.

2Il sistema è in grado di elaborare segnali di eco con un raggio massimo fino a 6 metri.

3Il dispositivo supporta la ricarica della batteria durante il funzionamento, garantendo prestazioni ininterrotte.

4Durante il processo di ispezione, sono supportate la registrazione e la riproduzione dinamiche di video in tempo reale, con una durata cumulativa di registrazione fino a 50 minuti.

5Dotato di un display TFT a colori da 5,7 pollici, gli utenti possono personalizzare le impostazioni del colore dello schermo in base alle condizioni ambientali.

Diagramma di funzionamento del rivelatore ad ultrasuoni portatile HY30
Rilevatore di difetti a ultrasuoni portatile Campo di scansione 0-6000mm Frequenza operativa 0.2-15 MHz 0
