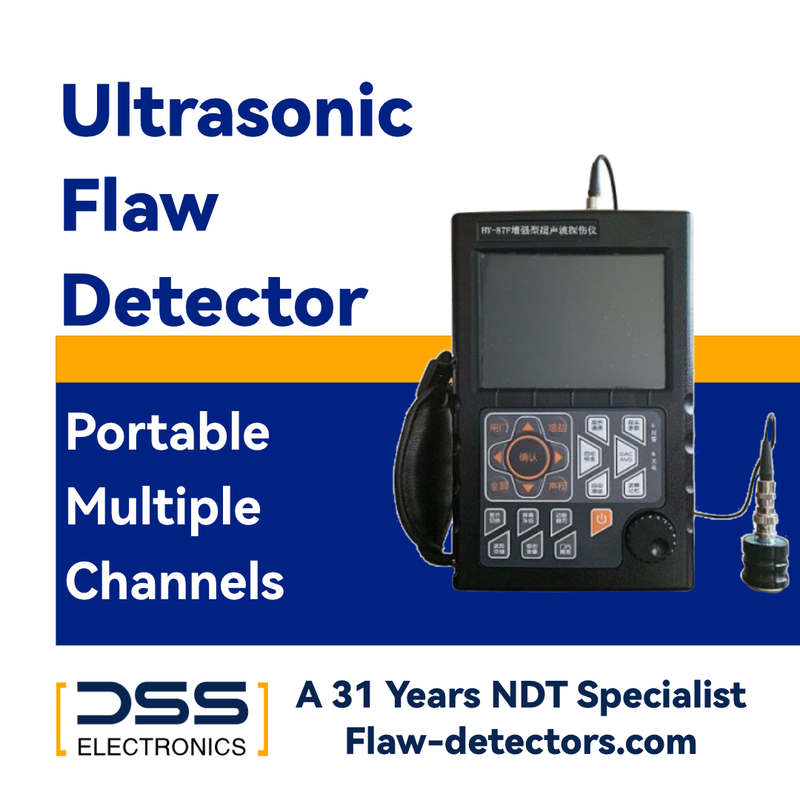

Detettore di difetti ad ultrasuoni digitale completo per la rilevazione delle crepe

Descrizione del prodotto:

La funzione di allarme cancello è completa, forte capacità anti-interferenza;
Encoder riservato, può essere configurato con 16 ingressi/16 uscite e altre interfacce I/O;
La configurazione del sistema è semplice e flessibile, per soddisfare i requisiti di più canali;
Alta affidabilità, facile manutenzione;
Interfaccia di controllo auto-sviluppata, intuitiva, utilizzabile;
Modularità del software, può essere configurata in base alle esigenze;
Piccole dimensioni, grande saggezza, facile da trasportare.

Applicazione:

A Vantaggi speciali
1. Display digitale completo, a colori reali, in base all'ambiente per scegliere il colore di sfondo, il valore di luminosità può essere impostato liberamente, guidando la tendenza delle applicazioni domestiche.
2. Manopola digitale a navetta, funzionamento con un solo pulsante
3. Analisi dello spettro, funzionamento FFT ad alta velocità, la frequenza effettiva della sonda
4. Batterie agli ioni di litio di sicurezza ad alte prestazioni, plug-in modulare, una macchina, due alimentazioni, due ricariche

B Impulso di lancio
1. Intensità dell'impulso: selezione graduata, impostare 200 V, 300 V, 400 V, applicabile a un'ampia gamma di sonde
2. Larghezza dell'impulso: 100-300 ns continuamente regolabile per abbinare la sensibilità ottimale della sonda a diverse frequenze.
3. Impedenza: 51-51 V, 300 V e 400 V. La migliore sensibilità durante la rilevazione
3. Corrispondenza di impedenza: 51Ω, 150Ω, 200Ω, 400Ω, per soddisfare la sensibilità e la risoluzione dei diversi requisiti di lavoro
4. Modalità di lavoro: rilevazione a cristallo singolo, rilevazione a doppio cristallo

C Campo di scansione
Incidenza interfaccia zero ～ 14.000 mm (onda longitudinale dell'acciaio), regolazione proporzionale, regolazione continua delle due modalità.

D Amplificazione e ricezione
1. campionamento in tempo reale hardware: 150 MHz, forme d'onda con alta fedeltà
2. modalità di rilevamento: rilevamento completo, rilevamento positivo e negativo, visualizzazione dell'onda RF
3. segnale di gate: gate singolo, gate doppio, recupero a schermo intero, letture di picco all'interno del gate.
4. guadagno a valore aggiunto / completamente automatico: impostare il valore del passo di 0,1 dB, 2 dB, 6 dB, impostare l'ampiezza del valore dell'altezza dell'onda della modalità di guadagno completamente automatica

E Allarme
Allarmi gate, sonori e luminosi all'interno della curva e spegnimento

F Memorizzazione dati
1. 50 gruppi di selezione rapida dei parametri di rilevamento del canale, pre-sintonizzati sui vari tipi di sonde e sulla combinazione di parametri di strumentazione, liberi di impostare gli standard di rilevamento di vari settori, facili da memorizzare, richiamare, ritestare, stampare e trasmettere comunicazioni
2. Memoria di 1000 segnali di eco e dati di rilevamento dei difetti, per ottenere la gestione computerizzata di memorizzazione, lettura e navigazione, stampa singola, stampa continua e trasmissione di comunicazioni.
3. Allegato parametri: parametri di configurazione completi in cinese per il rilevamento dei difetti, input di dati in tempo reale, memorizzazione casuale, richiamo, stampa, comunicazione di report

G Funzione di rilevamento dei difetti
1. Memoria d'onda: recupero in tempo reale dei difetti d'onda più alti, difetti di calibrazione valore massimo
2. Calcolo del valore φ: rilevamento dei difetti di forgiatura con sonda diritta per trovare i difetti dell'onda più alta convertiti automaticamente in
3. Altimetria delle crepe: per trovare i difetti dell'onda più alta, metodo di diffrazione in tempo reale dell'altimetria
4. Registrazione dinamica: rilevamento della registrazione dinamica in tempo reale Forme d'onda, memorizzazione, riproduzione
5. Posizione del difetto: valore di livello L in tempo reale, valore di profondità H, valore di intervallo sonoro S
6. Quantificazione dei difetti: valore quantitativo SL in tempo reale
7. Caratterizzazione dei difetti: attraverso la forma d'onda dell'inviluppo, giudizio empirico artificiale
8. Modifica della superficie: rilevamento dei difetti di pezzi curvi, conversione della curvatura modificata
9. Compensazione della distanza: compensazione in tempo reale per il rilevamento dei difetti a lunga distanza di pezzi spessi per evitare perdite di rilevamento di piccoli difetti
10. La forma dei profili di saldatura: il rilevamento dei difetti in tempo reale descrive il processo di intervallo sonoro, per ottenere la posizione del difetto 11, misurazione dell'altezza della crepa: trovare l'onda più alta del difetto, misurazione dell'altezza del metodo di diffrazione in tempo reale Processo acustico per ottenere la posizione del difetto
11. Scansione di tipo B: scansione in tempo reale, che descrive i difetti nella sezione trasversale

H Registrazioni dell'orologio in tempo reale
Data di rilevamento dei difetti in tempo reale, registrazioni di tracciamento dell'ora e memorizzazione

I Interfaccia di controllo
USB ad alta velocità, RS232 due tipi di interfacce per fornire la trasmissione della stampa

J Protezione dello schermo
La modalità standby può essere disattivata per far risparmiare energia allo strumento, ridurre il numero di commutazioni, per prolungare la durata
