Rilevatore a ultrasuoni ad array phased DSS-PAUT28

Rilevatore a ultrasuoni ad array phased DSS-PAUT28

Marchio:	Suzhou Desisen (DSS) Electronics
Numero di modello:	DSS-PAUT28
MOQ:	1 set
prezzo:	USD $50000
Condizioni di pagamento:	L/C,D/A,D/P,T/T
Capacità di approvvigionamento:	100 serie

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO 9001, CE

Imballaggi particolari:

Cassa di legno

Capacità di alimentazione:

100 serie

Evidenziare:

Detettore di difetti ad ultrasuoni portatile leggero

Piccolo rilevatore di difetti ad ultrasuoni portatile

Detettore di difetti ad ultrasuoni portatile TOFD

Descrizione del prodotto

Descrizione del prodotto:

Il DSS-PAUT28 è uno strumento portatile di prova ad ultrasuoni a fascia con 32 canali di rilevamento. Il sistema integra il test ad ultrasuoni convenzionale, TOFD (Time of Flight Diffraction),sistema tradizionale a fase, metodo di messa a fuoco totale (TFM), scansione TOFD simultanea e di array in fase e supporto per sonde a doppia matrice.lo strumento fornisce capacità complete di registrazione dei dati di prova, rendendola una soluzione avanzata di test ad ultrasuoni a serie in fase intelligente prodotta a livello nazionale.

Caratteristiche:

Canali di rilevamento

La configurazione di canale 32:128 offre funzionalità di test complete, tra cui rilevamento di array in fase, imaging del metodo di messa a fuoco totale, TOFD simultaneo e scansione di array in fase,supporto per sonde a doppia matrice, rilevamento TOFD a due canali e test convenzionali a due canali per soddisfare le diverse esigenze dei clienti.

Moduli di matrice in fase

I moduli specializzati includono: ispezione delle saldature a nastri, ispezione dell'albero motore, rilevamento della corrosione delle condotte, ispezione delle saldature a rotaia, ispezione del cerchio e dell'asse, ispezione dei bulloni, ispezione TKY,e altri moduli specifici per applicazioni.

Modulo TOFD

Caratteristiche di configurazione dei parametri di processo e impostazioni dei parametri di sonda a cuneo Calcola automaticamente i parametri dell'area di copertura in base ai parametri di sonda e di processo,compresa la PCS (separazione del centro della sonda), copertura della superficie di scansione, copertura della parete posteriore e calcoli dell'angolo del fascio.

Modulo convenzionale

Le funzioni chiave includono: visualizzazione della forma d'onda A-scan; impostazioni di portata, orizzontale, profondità e ampiezza; velocità del suono, ritardo e configurazione del punto zero; capacità di congelamento della forma d'onda;Curve DAC (Distance Amplitude Correction); controllo automatico del guadagno; modalità di eco-pulso e cattura di passo; regolazione della larghezza dell'impulso e della tensione di trasmissione; opzioni di filtraggio; memorizzazione e richiamo delle funzioni dei parametri del canale.

Progettazione dei processi

Incorpora la modellazione di simulazione di processo con compatibilità software CAD per importare le dimensioni del pezzo direttamente nello strumento.Consente il richiamo diretto della geometria del pezzo e fornisce processi di ispezione personalizzati con soluzioni complete chiavi in mano.

Calibrazione di serie in fase

Supporta le funzioni di compensazione della curva standard ASME ACG (Angle Corrected Gain) e TCG (Time Corrected Gain) (recordi TCG fino a 16 punti),che affronta i problemi di uniformità della distribuzione dell'energia e di precisione delle misurazioni nella scansione di settore. Dispone di procedure di calibrazione semplificate per velocità del suono, ritardo, ACG, TCG e impostazioni di codificatore con un funzionamento facile da usare.

Trattamento delle immagini

Le funzioni di messa a fuoco e di levigamento a profondità dinamiche garantiscono un'eccellente risoluzione di rilevamento e una qualità dell'immagine superiore per i difetti a varie profondità.Le funzionalità di zoom e pannello dell'immagine consentono disegni di visualizzazione personalizzati, mentre la funzionalità di espansione del cancello consente un'osservazione dettagliata dei difetti.

Progettazione strutturale

Completamente sigillata, resistente all'acqua e alla polvere, adatta a ambienti di prova difficili.0 per il trasferimento di dati ad alta velocità e uscita video DisplayPort (DP) convertibile in HDMI per l'espansione illimitata dello schermo.

Precisione di ritardo

La precisione del ritardo a livello di nanosecondi migliora la precisione del ritardo di fase, sopprimendo significativamente i lobi laterali migliorando al contempo la risoluzione del fascio longitudinale e laterale per una maggiore chiarezza delle immagini.

Acquisizione dei dati

Immagazzinamento continuo A-scan, imaging rapido in tempo reale per la scansione lineare di matrice in fase, la scansione di settore, la scansione C e la scansione TOFD.Imaging con metodo di messa a fuoco totale con registrazione continua dei dati tramite codificatore o attivazione basata sul tempo.

Leggi di focalizzazione

Calcolo automatico e generazione rapida in base all'angolo del fascio, alla distanza focale, alla modalità di scansione, alla sonda e ai parametri di cuneo.

Filtri

L'ampiezza di banda del filtro a impulsi ottimizzata automaticamente in base alla frequenza della sonda, mostrando una tecnologia avanzata di elaborazione del rumore.

Visualizzazione

10Display a touchscreen TFT di grado industriale da 0,4 pollici che offre un'eccellente visibilità in condizioni esterne e in ambienti luminosi.

Fornitore di energia

Doppia capacità di alimentazione AC/DC con funzionamento a batteria che garantisce oltre 4,5 ore di funzionamento continuo.

Parametri tecnici:

Parametri del canale
Modalità PA/TFM	32Canale 128
Modalità UT	2 canali
Modalità TOFD	2 canali

Indice di prestazione degli ultrasuoni convenzionali
PRF	25 Hz ~ 10 kHz
Tensione di emissione	75V ~ 250V (50Ω carico)
Larghezza dell'impulso	30 ns~ 1000 ns, passo 5 ns
Ammorbidimento	400Ω, 80Ω
Frequenza di campionamento	100 MHz
Larghezza di banda	Copertura multibanda 0,5 MHz~ 20 MHz (-3 dB)
Guadagno	0.0dB~ 110.0dB
Margine di sensibilità	≥ 60dB (banda stretta), ≥ 52dB (banda larga) (2.5P20, 2000022 2 fori a fondo piatto)
Verticale lineare	≤ 3%
Lineare orizzontale	≤ 0,1%
Risoluzione	≥ 26 dB (2.5P20)
Intervallo dinamico	≥ 30 dB
Frequenza di campionamento	100 MHz
Filtro	Passaggio alto, passaggio basso, banda stretta multipla
rilevamento	Positivo, negativo, a onda piena, radiofrequenza (modalità TOFD)
Canale	a doppio canale
Distanza massima	10000 mm (onda longitudinale in acciaio)
Porta di misura	A, B, G
Punto di partenza della porta	Intervallo completo
Larghezza della porta	Dal punto di partenza del cancello alla gamma completa
Altezza del cancello	1 ~ 99%
Alarme	Alarme acustiche e luminose
Modalità di misura	Frontier, Peak
TCG	Alle 16

Indicatori di prestazione di messa a fuoco in serie in fasi/totale
Numero di canali	32Canale 128
Apertura massima	Matrice a 32 elementi
Numero massimo di elementi di matrice supportati	128 elementi di matrice
Regola di concentrazione	Non inferiore a 1024
Intervallo dell' angolo di scansione	-89°~ 89°
Funzione di taratura	velocità del suono, ritardo, TCG, ACG, codificatore
Distanza di rilevamento	1000 mm
Passo angolare minimo	0.1°, con funzione di ottimizzazione automatica
Frequenza di campionamento	100 MHz, 10 bit
rilevamento	Ondata piena.
Un display di altezza d'onda	Fino all'800%
Guadagno analogico regolabile	80 dB
Frequenza massima di ripetizione	20 kHz
Tensione di emissione	20V~ 110V (50Ω carico)
Modalità impulso	Ondata quadrata bipolare
Larghezza dell'impulso	30 ns~ 1000 ns, passo 5 ns
Larghezza di banda	Copertura multibanda 0,5 MHz~ 20 MHz (-3 dB)
Filtrazione	Passaggio alto, passaggio basso, banda stretta multipla
Trigger	Codificatore, base oraria.
Modalità di misura	Frontier, Peak
Visualizza lettura	Amplitudine, percorso sonoro, orizzontale, profondità
Risoluzione di misura	0.5 mm
Tipo di scansione	Scansione lineare, scansione di settore, scansione C, scansione D, metodo di messa a fuoco totale (TFM)
Lunghezza di scansione	Non inferiore a 15 metri
Velocità di scansione	Non inferiore a 30 mm/s
Imaging TFM	2D in tempo reale
Conteggio di messa a fuoco del TFM	Fino a 1 milione di punti
Immagini di ricostruzione 3D	- Sì, sì.

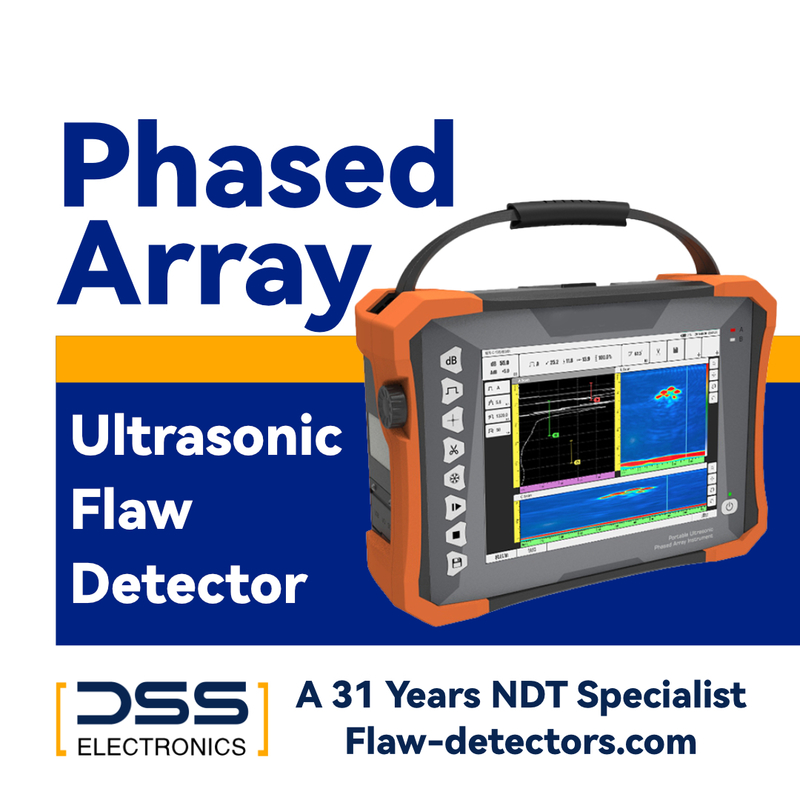

DSS-PAUT28 Detettore portatile ad ultrasuoni a serie di fasi

IlDSS-PAUT28è un rivelatore portatile ad ultrasuoni a fascia avanzata con32: 128 canali di rilevamento.Questo strumento versatile integra una serie completa di funzioni di ispezione, tra cui:

Ultrasuoni convenzionali

Diffrazione nel tempo di volo (TOFD)

Matrice in fase tradizionale

Imaging a messa a fuoco completa

Dispositivi di controllo di velocità (TOFD)(supporta sonde a doppia matrice)

Progettato per un uso di campo robusto, il DSS-PAUT28pannello impermeabile e a prova di olioe intuitivofunzionamento a touch screen.Esso garantisceregistrazione completa dei datiper tutte le ispezioni, rendendola una delle principali soluzioni di apparecchiature di prova ad ultrasuoni a fascia intelligente.

Principali aree di applicazione:

Il DSS-PAUT28 è ideale per una vasta gamma di ispezioni industriali, tra cui:

Ispezioni di saldatura convenzionali e specializzate in:
Strutture in acciaio
Caldaie per centrali elettriche
Dispositivi a pressione
Pilotaggio
Componenti di energia nucleare
Navi
Serbatoi di petrolio e di stoccaggio
Tubi di etilene
Ingegneria del sistema ferroviario: ispezioni delle saldature, dei veicoli e degli assi delle ruote delle macchine
Aerospaziale: ispezione approfondita delle teste di saldatura ad attrito in lega di alluminio e delle strutture di legame in materiali compositi
Industria elettrica: ispezione delle radici delle foglie, delle lame e dei bulloni
Pezzi di lavoro con spazio di movimento limitato: lo strumento è dotato di due canali di ispezione TOFD, in grado di coprire le cuciture di saldatura spesse 100 mm in un solo passaggio.

Software:

C-scanning delle saldature

Modellazione 3D di saldature

Rilevatore a ultrasuoni ad array phased DSS-PAUT28 2

Metodo di messa a fuoco totale (TFM)

Canale di rilevamento

32: 128 funzione di rilevamento di array in fase attraverso l'olio, funzione di imaging di rilevamento a fuoco completo, scansione simultanea TOFD e array in fase, supporto per sonde a doppia matrice,funzione di rilevamento TOFD a doppio canale, rilevamento convenzionale a due canali e altre funzioni per soddisfare le varie esigenze di rilevamento dei clienti.

Modulo di serie in fase

Modulo TFM per onde longitudinali, modulo TFM per onde di taglio, modulo di ispezione TFM per saldature a fondo, modulo di ispezione dimensionale per saldature a fondo,Modulo di ispezione della saldatura a poppa (TOFD+gruppo multi-gruppo di array in fase nello stesso giorno), modulo di ispezione TFM a scansione C in piastra piatta, modulo di ispezione TFM a scansione C in piastra piatta, modulo di ispezione TFM a bullone, modulo di ispezione a bullone, modulo di ispezione TFM a corrosione, modulo di ispezione a corrosione,Modulo di ispezione TK, ecc.

Modulo TOFD

Ha la funzione di impostare i parametri del processo e i parametri del modulo di sonda e calcola i parametri pertinenti dell'area di copertura in base ai parametri della sonda e del processo, compresa la PCS,vera copertura della scansione, vera copertura da muffa del fondo e angolo di suono.

Progettazione dei processi

Modello 3D del blocco di prova universale

scansione settoriale

Imaging 2D del bullone

Modellazione 3D di saldature

Modellazione 3D di saldature

C-scanning delle saldature

Ha un modello di simulazione del processo, e si può anche utilizzare il software CAD per modificare la dimensione del pezzo di lavoro e importarlo nello strumento, chiamare direttamente la forma del pezzo di lavoro,e personalizzare processi di ispezione esclusivi per gli utenti, fornendo una serie completa di soluzioni in un unico punto.

Visualizzazione

10Display TFT da 0,4 pollici di livello industriale, fornisce un funzionamento normale e un eccellente effetto di visualizzazione all'aperto o sotto forte luce.

Applicazione:

Ispezione in fase del sistema di scansioni automatiche delle condotte

Compatibile con varie sonde di apparecchiature di prova non distruttive quali array a fase, TOFD, eddy current, ecc.; assicurarsi che la sonda scansioni la vecchia saldatura del tubo in parallelo e ad una velocità uniforme,ridurre l'intensità del lavoro degli operatori, ridurre gli errori umani, eliminare le interferenze acustiche e migliorare l'efficienza del rilevamento; binario flessibile, libera variazione di curvatura, adatto a tubi superiori a 250 mm; trazione su due ruote,la sonda può essere regolata sia in direzione circonferenziale che in direzione assiale lungo il tubo■ controllo automatico a distanza, è possibile aggiungere un codificatore; basso consumo energetico, olio ricaricabile intercambiabile, tempo di attesa di oltre ore; materiale ultraleggero, facile da installare e costoso.

Ispezione di routine della saldatura

La scansione a forma di ventola in serie di fasi è utilizzata per saldature a fondo, saldature a filettatura e saldature TKY in strutture in acciaio, caldaie di centrali elettriche, recipienti a pressione, condotte di trasmissione, energia nucleare, serbatoi di petrolio,serbatoi di stoccaggio, ecc. Le onde primarie e secondarie vengono utilizzate per coprire completamente le saldature, e la scansione a linea sostituisce la scansione a zigzag, che migliora significativamente l'efficienza e l'affidabilità del rilevamento.

Ispezione in serie C-scan di materiali compositi in fase

L'uso diffuso di materiali compositi, in particolare nell'aerospaziale, era rilevato da una singola sonda e da un singolo punto, che aveva una bassa efficienza di rilevamento e era facile da mancare.Il metodo di rilevamento push della matrice di controllo del gabinetto non può solo migliorare l'efficienza del rilevamento, ma anche visualizzare i difetti e valutare l'area difettosa.

Ispezione dei bulloni o delle tubature a filettatura

I bulloni sono utilizzati in molte connessioni di flusso di strutture in acciaio.Utilizzando la scansione fan piccolo angolo della matrice in fase per coprire l'area di filo dell'ispezione bullone, è facile determinare se i fili hanno crepe visualizzando i risultati in un'immagine. The DSS-PAUT-28 instrument meets the requirements of the high-temperature bolt field acoustic phased array detection technology in Appendix D of the power standard "DL/T 694-2012 Technical Guidelines for Ultrasonic Testing of High-temperature Fastening Bolts".

Ispezione delle giunzioni dei tubi in PE

Il giunto di fusione elettrica della tubazione di etilene adotta il rilevamento di scansione di linee di matrice in fase, in grado di rilevare una buona saldatura, saldatura non fusa, inclusione di scorie ( fango nella sabbia),saldatura eccessivamente bruciata e stato a freddoI risultati dei test sono chiari e facili da giudicare. La giunzione di aumento del calore della seconda tubazione di regolazione adotta la scansione di matrice in fase e la scansione di settore per coprire l'intera giunzione,e tutti i tipi di difetti hanno un alto tasso di rilevazione.

Soluzione di ispezione della saldatura di tubi di piccolo diametro

Attualmente, l'ispezione delle saldature di tubi di piccolo diametro è di solito effettuata con i raggi X, ma l'ispezione a raggi X ha un'elevata radiazione e non può essere effettuata contemporaneamente ad altri tipi di lavori.che richiede tempo di costruzioneL'ispezione acustica convenzionale utilizza l'area di campo vicino del campo acustico a causa dello spessore della parete sottile, e ci sono molte conversioni onda-peso,che rende difficile la quantificazione e l'identificazione dei segnaliI risultati delle ispezioni sono fortemente influenzati dal livello, dalla condizione e dalle condizioni di lavoro degli ispettori.una sonda a serie di fasi per l'ispezione di tubi di piccolo diametro e un rilevatore di catena per tubi di piccolo diametro, che sono

Esso fornisce una soluzione unica per l'ispezione delle saldature. I risultati dell'ispezione sono visualizzati graficamente, formando un display A + 5 + C, che è conveniente per l'identificazione dei difetti,caratterizzazione e misurazioneLa sonda a fascia curva a chip focalizzata appositamente progettata e la progettazione serializzata soddisfano le esigenze dei moduli di arco di vari diametri di tubo.con un rapporto segnale-rumore e una risoluzione più elevatiLo scanner a catena appositamente progettato è facile da installare e da testare e può essere ampliato per diversi diametri di tubi.

Supporto e servizi:

Supporto tecnico e servizio per il rivelatore ad ultrasuoni a serie di fasi DSS-PAUT28

Forniamo supporto tecnico e servizio per garantire che i nostri clienti siano soddisfatti con il loro rilevatore di difetti di corrente Eddy portatile.

Supporto in loco

Il nostro team di supporto sul posto è disponibile per aiutare con qualsiasi problema relativo all'installazione, alla risoluzione dei problemi o alla manutenzione che potresti avere con il tuo Portable Eddy Current Flaw Detector.I nostri tecnici possono venire al vostro sito e aiutarvi con qualsiasi domanda o problema che potreste avere.

Supporto online

Il nostro team di supporto online è disponibile 24 ore su 24, 7 giorni su 7 per aiutarvi con qualsiasi domanda o problema che potreste avere con il vostro Portable Eddy Current Flaw Detector.e un sistema di biglietti online per questioni più approfonditeIl nostro team è sempre disponibile ad aiutare.
